鋼結構工程的主要工藝及項目施工方法

（1）鋼結構制作與運輸

依據廠内設備條件和鋼結構制作的主要工藝流程，構件生産次序爲：柱 梁 檩條 小型鋼構配件 屋面闆材（含配件）等。依以上生産次序,生産過程中主要抓住以下幾點。

① 放樣：制作樣闆時用金屬劃針放樣，以确保其樣闆的精密性和正确性。由于廠内車間有舊的樣杆及樣闆，故可被利用，但利用必須鏟除原樣杆、樣闆上的字迹和記号後方能使用。放樣以1：1的比例在樣闆台上彈出大樣，當大樣尺寸過大時，可分段彈出。該工程的一些構件隻對其節點有要求，則可縮小比例彈出樣子，但應注意精度。先以構件的某一水平線和垂直線爲基準，彈出十字線，二線必須垂直。然後依據此十字線劃出其他各個點及線，并在節點旁注上尺寸，以備複查。交接點處應釘上薄鐵皮，用劃針劃上連接線并用尖銳的樣沖或劃針輕輕地将點敲出，加以保護。放樣結束自檢後須經各工種專職檢驗員檢驗，以确保各構件加工的幾何尺寸、角度和安裝接觸面等的準确。

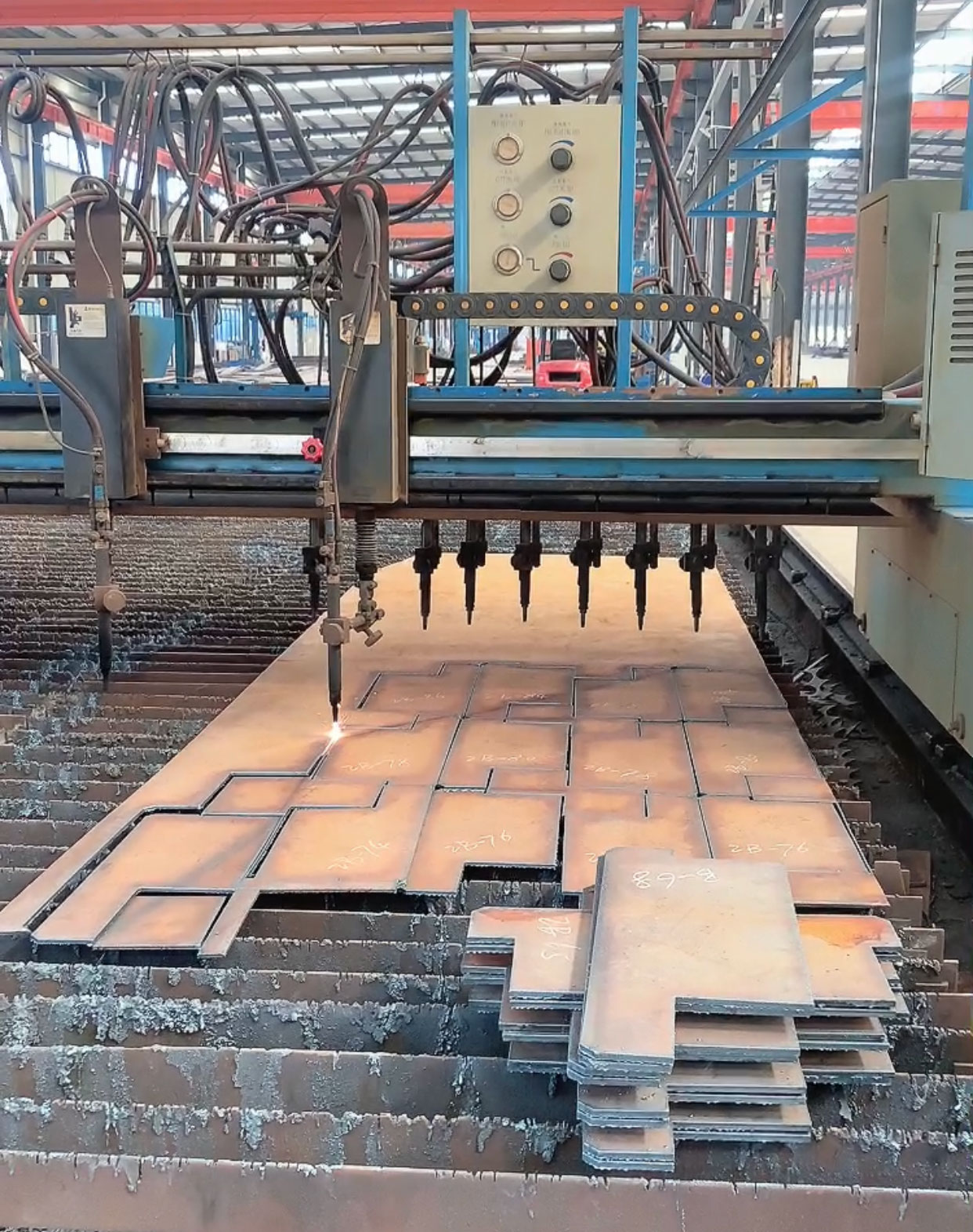

② 下料切割：下料前嚴格按工藝詳圖對照品種、規格、牌号是否一緻，必要時請有關人員鑒證，應确認所用材料與圖紙要求對應相符時才可切割。鋼闆的剪切線、氣割線必須彈直，當鋼闆有起伏呈波浪狀時應特别注意。下料切割方法有氣割、剪切、沖模落料、坡口和鋸切，切割前應對鋼闆或型材進行矯正。對接、焊接鋼闆或型材必須進行檢驗和探傷，确認合格後才準切割，不得使一次剪切的寬度超過剪闆機的寬度。剪切的長度超過剪闆機寬度的料要采取相應的措施。可以放加工餘量在剪切後進行刨邊或者用自動割刀加工。下料切割尺寸公差應符合手工切割小于±1.5mm，自動半自動切割小于±1.0mm，垂直度應不大于鋼闆厚度的5%，且不大于±1.5mm标準規範，切割周邊要求光滑平整。下料後應對切割面、尺寸公差、切口截面和飛濺物等進行檢驗，經檢合格後進行合理堆放，做上合格标識和編号。

③制孔：制孔主要采用鑽孔，另外該工程不重要的節點闆、墊闆、加強闆及角鋼拉撐等構件孔可采用沖孔。制孔前先在構件上劃出孔的中心線和直徑，爲了提高效率，可采用滌綸片基的劃線模闆劃線及将數塊鋼闆重疊起來一齊鑽孔。鑽孔的允許偏差超設計和規範時，不能采用鋼塊填塞，可采用與因材質相匹配的焊條熔焊後重新制孔。

④矯正：矯正工作貫穿鋼結構制作的全過程。矯正主要采用機械矯正和火焰矯正。因火焰矯正是利用局部受火焰加熱後的收縮變形去抵消已經産生的焊接變形，故如果第一次矯正沒有達到質量要求範圍，可在第一次加熱位置再進行火焰矯正，矯正量過大可在反方向再進行火焰矯正，直至符合技術要求，但加熱溫度要有控制範圍。

⑤組立組裝：下料後的平闆由專業放樣人員劃出中心線、定位線，在組立機上進行點焊定位固定，使其形成圖紙所需形狀。在組裝前，組裝人員必須熟悉施工圖、組裝工藝及有關文件的要求，并檢查組裝零部件的外觀、材質、規格、數量，當合格無誤後方可施工。組裝定位采用斷焊，其斷焊長度30-50mm焊縫不大于設計焊縫的2/3，斷焊分布均勻，保證有足夠的強度和剛度。對大、長、複雜構件必須選擇合适的工作平台，放出1：1實樣，确認無誤後按設定的組裝程序工作，使用工具、器具等必須合适可靠，組裝的間隙錯位、垂直度、角度、平行度要嚴格控制，并滿足規定要求，待檢驗後才準正式焊接。

⑥焊接與再矯正：主要采用門式埋弧焊機對組立的箱型、H型鋼等進行焊接，焊接人員必須持證上崗。焊接時必須根據鋼闆的規格尺寸按工藝要求選用相應的焊絲、電流、電壓和焊接速度。對焊接材料選用要嚴格按照《鋼材焊接焊條、焊絲焊劑選配規定》。該工程構件原則上選用适合各種焊接位置及焊接方式的低氫鉀型焊條，使用前應仔細檢查，凡發現有藥皮脫落、污損、變質、吸濕、結塊和生鏽的焊條、焊絲、焊劑等焊材，不得使用。H型鋼焊接後，因焊接對鋼材進行局部不均勻的加熱，而導緻焊接應力的産生發生焊接變形。故應進行矯正，矯正在矯正機上進行。

⑦噴丸除鏽：構件成品采用全自動噴丸除鏽機進行噴丸除鏽，構件的磨擦面經處理後再噴丸并加以保護，磨擦面應規定要求制作，并做抗滑移系數試驗，以确保磨擦系數達到要求，經處理的磨擦面不得有飛邊，毛刺、焊疤或污損等，噴丸除鏽等級應在Sa2.5級以上，并保證下下道塗裝工程的可靠。

⑧噴漆及編号：構件經除鏽檢驗驗收合格後，必須在返鏽前對鋼構件進行噴刷防鏽漆。所有鋼構件（除熱鍍鋅外）均應噴塗2層環氧富鋅底漆。漆的幹膜厚度滿足相應标準的要求。噴塗完畢後，應在構件上标注構件的原編号，标記可用标簽或油漆直接寫，必須時可标明重量，重心位置和定位标記，且構件編号宜放置在構件兩端醒目處。

⑨鋼檩條和闆材制作（含配件）：該鋼構工程檩條由技術部提供具體的放樣圖紙，并由廠内選派有多年經驗的工人對其進行加工制作，爲确保構件的質量，同時指定專人對加工件進行質控。闆材生産首先核對所用彩闆是否與合約要求相符，生産時必須先試車，檢驗首件産品合格後方可成批生産，并定時、定量進行檢查。産品經檢驗合格後，貼上合格标識，并進行合理堆放。

⑩鋼構件驗收：出廠前必須對鋼構件進行驗收，出廠的成品構件應具有出廠合格證及有關技術文件等，并在工廠内進行預拼裝，檢查是否符合設計尺寸和整體質量情況等，待檢驗合格後方可出廠。

11成品的堆放及裝運：鋼構件制作完畢後，考慮到不能及時運出或暫時不需安裝，故需及時分類标識、分類堆放。堆放需考慮到安裝運出順序，先安裝的構件應整齊裝箱，準備運走。鋼構零配件及小型構件須分類打包捆紮，并進行裝箱，箱體上應有明顯标識。彩闆及配件按規定包裝出廠，包裝必須可靠避免損傷或刮痕，每件包裝巾上标簽，注明材質、形狀、數量及生産日期。選擇合理裝卸機械，盡量避免構件在裝卸時損傷，特别是要考慮該工程屋面闆較長的情況。成品裝車時盡量考慮構件的吊裝方向，以免運抵工地重新翻轉，裝運構件時務使下面的構件不受上面構件重量的影響而發生下垂彎曲現象，故下面的構件應墊以足夠數量的方木。成品裝箱時最好成套，以免影響安裝進度。因該工程運輸采用水路集裝箱運輸，故還得考慮水運的限制。
